1 設計水量及進、出水水質

安徽省合肥市某生物醫藥公司廢水處理工程分二期建設，廢水處理量一期為400 m3/d，二期為450m3/d。直排出水水質執行合肥生命科技園區內核定的納管標準�；赜盟�的水質需達到《城市污水再生利用城市雜用水水質》(GB/T 18920—2002) 標準。

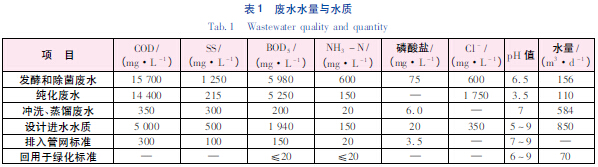

廢水水質、水量見表1。

2 工藝流程及特點

2. 1 工藝流程

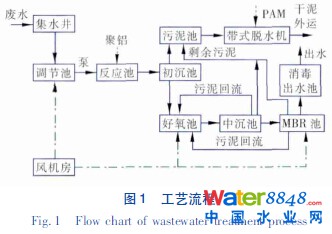

工藝流程如圖1 所示。

生產廢水和生活污水進入集水井，經集水井內粗格柵和轉鼓膜格柵攔截部分大的污染物后，廢水由集水井潛污泵提升至調節池，在調節池內調節水質水量，出水由潛污泵提升至反應池與聚鋁發生反應，經沉淀池去除大部分SS，出水中的難降解有機物在好氧池內被生物降解，出水經中沉池泥水分離后再進入MBR 池，進行好氧反應和膜分離進一步降解有機污染物。MBR 池出水部分直接排入市政污水管網，部分通過泵提升至綠化用水系統和帶式污泥脫水一體機的反沖洗系統。

2. 2 工藝特點

本工藝具有以下突出優勢: ①污泥濃度高，可有效抵抗乙醇、異丙醇等殘液排放產生的沖擊負荷，確保系統穩定運行; ②MBR 出水與后續出水回用可進行良好的銜接; ③工藝流程短、設備少、運行管理簡單; ④占地面積小，可有效解決處理站用地緊張的問題; ⑤膜組件的安裝可根據處理水量增長情況進行靈活配置，降低項目初期資金投入; ⑥出水懸浮物和濁度幾乎為零，后續回用可省掉過濾等預處理工藝，節約回用水處理的投資及運行費用。

3 主要處理單元設計

廢水處理站分二期，集水井及調節池為地下構筑物，其他為半地下構筑物。土建一次施工，設備分期安裝。所有水池均為密閉結構，臭氣收集后單獨處理達標后排放。

①集水井。1 座，鋼筋混凝土結構，攔截大的顆粒物并保護后續處理構筑物。停留時間為72．5min，設置粗格柵1 臺，柵寬為800mm，格柵間距為5mm; 轉鼓膜格柵1 臺，柵框外徑為?600mm，孔徑為2mm，Qmax=80 m3/h; 提升泵2 臺(1用1備)，Q =65 m3/h，H=100 kPa，N=3．1 kW。

②調節池。1 座，鋼筋混凝土結構，尺寸為24．1 m×12．7 m×5．2 m(有效水深為4．5 m)，停留時間為36．6 h。為防止SS 沉積，在調節池內設空氣攪拌。配污水提升泵3 臺(2 用1 備，一期2 臺，二期增加1 臺)，Q=18 m3/h，H=110 kPa，N=1．7kW。

③絮凝反應池。2組，鋼筋混凝土結構，調節廢水pH 值并使微絮粒相互接觸碰撞，形成大的絮體。絮凝反應池尺寸為4．3 m×1．4 m×2．4 m(有效水深為2．0 m)，停留時間為45 min。每組配3 臺機械攪拌機。絮凝反應池第一格投加氫氧化鈉調節廢水pH 值至7 ～ 8［1］，第二格投加PAC 和陰離子PAM，PAC 和陰離子PAM 投加量分別為400 mg/L和5 mg/L。

④初沉池。2 組，鋼筋混凝土結構，采用豎流沉淀池對絮體進行沉淀。尺寸為4．7 m×4．7 m×6．9 m(有效水深為6．3 m)，水力表面負荷為0．8m2/(m3·h) 。配污泥提升泵2 臺(1 用1 備)，Q =10 m3/h，H=100 kPa，N=1．2 kW。

⑤曝氣池。2 組，鋼筋混凝土結構，通過污泥的好氧作用使有機污染物降解。尺寸為9．8 m×16．35 m×6．9 m(有效水深為6．1 m)，污泥負荷為0．135 kgBOD5/(kgMLSS·d)，污泥濃度為4．5 g/L。曝氣池內設微孔曝氣管，單組共92 根，曝氣管尺寸為￠91mm×1 000mm，Q=12 ～ 18 m3/h。

⑥中沉池。2 組，鋼筋混凝土結構，采用豎流沉淀池對曝氣池出水進行泥水分離。尺寸為4．7 m× 4．7 m×6．9 m(有效水深為5．9 m)，水力表面負荷為0．8 m3/(m2·h) 。配排泥泵2 臺(1 用1 備)，Q=35 m3/h，H=100 kPa，N=2．4 kW。通過電動閥和電磁流量計控制回流污泥及剩余污泥的排放量。

⑦ MBR 池。2 組，鋼筋混凝土結構，采用平板膜對有機污染物進一步降解并對SS 進行截留，便于與后續回用系統相銜接。單組MBR 池尺寸為9．8m×5．3 m×5．7 m(有效水深為4．9 m)，污泥負荷為0．07 kgBOD5/(kgMLSS·d)，污泥濃度為7 g/L。共8 組平板膜，每組膜組件面積為160 m2，膜通量為0．38 m3/(m2·d) 。單組配備設備: a．膜池排泥泵，2 臺(1 用1 備)，Q=50 m3/h，H=75 kPa，N=2．0kW。通過電動閥和電磁流量計控制部分污泥回流至曝氣池前端，部分污泥排至污泥池。b．膜池自吸泵，2臺(1 用1 備)，Q=22 m3/h，H=100 kPa，N =1．5 kW，開9 min 停1 min。c．膜清洗系統2 套(近期一套) 。

⑧消毒出水池。1 座，鋼筋混凝土結構，儲存處理后出水并用于綠化回用和帶式濃縮脫水一體機的反沖洗。尺寸為6．2 m×3．15 m×5．7 m(有效水深為5．0 m) 。出水采用次氯酸鈉消毒。為使處理水和消毒劑充分混合，在消毒池內設空氣攪拌。配綠化回用水泵2 臺(1 用1 備)，Q=10 m3/h，H =200 kPa，N=2．4 kW。

⑨污泥池。1 座，鋼筋混凝土結構，儲存剩余污泥。尺寸為3．15 m×9．8 m×5．7 m(有效水深為5．1 m) 。配污泥旋轉活塞泵2 臺(1 用1 備)，Q =12 m3/h，H=0．6 MPa，N=4．0 kW。設帶式濃縮脫水一體機(帶反沖洗，反沖洗用水為清水池出水) 1臺，帶寬為1 000mm，處理量為100 kg干泥/(h·m) 。

⑩工程用房。工程用房布置在集水井和調節池上方，平面尺寸為10．8 m×32．8 m，一層高為5．0m，二層高為3．5 m。一層為脫水機房、加藥間、風機房、回用設備間、格柵間，二層為配電房、控制室、辦公室和化驗室。其中加藥間內配陽離子PAM、PAC、陰離子PAM、氫氧化鈉、次氯酸鈉加藥系統各一套。風機房設調節池、污泥池鼓風機2 臺，曝氣池風機3臺(2 用1 備，近期1 用1 備)，膜池風機(帶不銹鋼隔聲罩) 3 臺(2 用1 備，近期1 用1 備) 。

4 主要技術經濟指標

本項目處理規模為850 m3/d，回用水量為70m3/d，總占地為1 080 m2，總投資為1 498 萬元，運行成本約為4．51 元/m3。

廢水處理工程經過4 個月的調試后進入穩定運行狀態，出水水質達標。合肥市監測站提供的水質監測數據見表2。

5 結論

本工程項目于2012 年12 月建設完成，目前出水水質已達到設計排放標準。相對傳統工藝，MBR工藝處理效果更為高效穩定，故在中高濃度的有機廢水處理工程如制藥廠、生物制品企業、精細有機化工企業生產廢水上將得到日益廣泛的應用。
