【案例】污水處理廠碳中和運行的潛力分析——以我國為例
現階段我國污水處理規模體量巨大，碳中和在未來污水廠中的運行中必將成為一大趨勢，其對推動行業乃至社會的綠色發展具有重大意義。然而，受限于污水行業技術水平低等諸多因素限制，我國目前尚未建成真正意義上的“碳中和”污水廠。
本次推薦的參考文獻是以北京某污水廠為實例，從理論上分析了當前AAO工藝條件下污泥厭氧、水源熱泵以及太陽能利用對碳中和運行的貢獻潛力，并得出污泥厭氧能量自給率僅達53%的結論。
在我國污水有機物含量低不利于能量回收的情況下，如何制定碳中和發展之路?值得深思。摒棄AAO工藝，利用碳源濃縮技術、主流Anammox技術以及高效厭氧技術，組建低能耗、高能源回收的新型污水處理工藝或許是未來的解決途徑之一。
在全球溫室效應及氣候變化背景下，污水廠污水處理碳中和將會是未來污水處理行業的發展趨勢。
目前，一方面污水處理屬于高耗能行業，勢必會導致較高的碳排放足跡;另一方面，污水中本身蘊含較多的能量(有機物、熱能等)，為實現污水處理過程能源自給及碳中和運行提供了客觀基礎。展望污水處理的未來前景，多個國家已經陸續發布了污水廠碳中和技術路線圖。
美國水環境研究基金(Water Environment Research Foundation)提出了2030年美國所有污水處理廠均要實現碳中和運行的目標。歐洲一些國家也相繼發布了污水廠能源管理手冊。在世界范圍內，部分污水廠已經通過技術升級實現了能量自給及碳中和運行(表1)

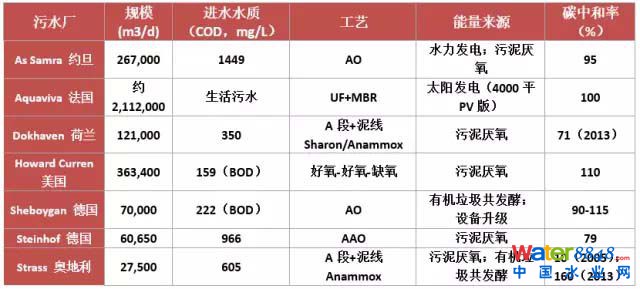

表1 目前國際上實現能量自給/碳中和的污水廠案例
研究人員以北京一座處理規模為60萬噸的污水廠為實例(AAO工藝)，對污水廠碳中和運行進行了潛力分析。研究人員主要從以下三個角度，考慮了污水廠實現碳中和的途徑。
回收污水中有機物的能量。
利用水源熱泵技術回收污水中熱能。
基于目前污水廠一般占地面積較大，沉淀池和曝氣池的表面可以用于鋪設太陽能光伏發電板，利用太陽能發電。
污水中有機物能量回收主要依靠針對污泥的厭氧過程實現。污水處理過程中會產生初沉污泥和二沉污泥，污泥經過厭氧處理(Anaerobic digestion, AD)產生沼氣，沼氣經過熱電聯產(CombinedHeat and Power, CHP)產生電能和熱能。
“污泥厭氧產沼氣+熱電聯產”AD-CHP過程中產生的電能可以用于補償污水廠的能耗，從而降低污水廠的碳足跡排放，甚至實現碳中和運行。
研究人員基于一定系統邊界和理想假設，建立了一套模擬計算污水廠物質流平衡和能量消耗的模型。
通過對污水廠幾個主要耗能工藝流程(曝氣能耗、污水提升泵耗和厭氧加熱能耗)的分析，驗證該模型計算結果與實際能耗基本吻合。其中厭氧產能部分的實際值比理論值低，主要原因是厭氧污泥量僅為設計值的38%，這從側面反映出目前污水廠污泥厭氧處理負荷不足的現狀。
該模型針對北京污水廠的實際污水水質，模擬計算了“污泥厭氧產沼氣+熱電聯產”過程對水廠總體能源自給的影響，其貢獻值僅為53%。需要注意的是，在不考慮設備引起的能量損失情況下，碳中和率可以達到270%。
理論值和實際值產生巨大差異的重要因素是設備效率低(提升泵、曝氣泵)和工藝過程有待優化(污泥厭氧產甲烷過程)。

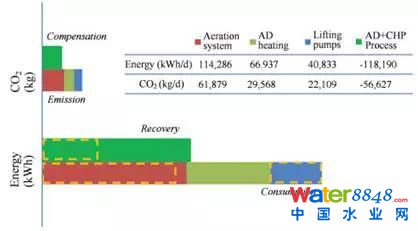

圖1 能量消耗與回收、碳排放與補償
除回收污水有機質所蘊含的能量外，還可以考慮污水熱能和太陽能。水源熱泵技術已經在建筑物室內溫度控制上得到成功應用。
基于北京地區污水廠案例研究，污水廠出水水溫夏季平均溫度低于環境溫度4-5℃(6-9月)，冬季平均溫度高于環境溫度10-20℃(10-3月)。大部分月份的溫度差能夠滿足水源熱泵技術的應用條件，為利用水源熱泵回收污水熱能提供了基礎。
根據模擬計算結果，1噸出水溫度降低1℃時，水源熱泵回收的熱量若由燃煤鍋爐產生，等效于產生0.26kwh煤電時的燃煤消耗。僅利用出水量的1/5所回收的能量足以彌補有機質能回收不足帶來的能耗缺口。
然而，水源熱泵并不能直接產生電能，富裕熱能供給周邊地區也存在經濟半徑(6.5公里以內)。熱能的輸出利用的同時依托與市政供熱網絡的互動，以及碳交易市場的發展。
太陽能的利用可以直接提供電能。根據北京幾座大型污水廠的情況，每萬噸污水處理規�？晒┨柲茕佋O的反應池表面積在1147-1576m²之間。
基于商業化光伏太陽能板的產電效率(覆蓋4.65m²時產電能力1.09kwh/d)，污水廠太陽能利用可以補償10%的能耗損失。其對碳中和運行的貢獻有限，且投資費用較高。
作者簡介：宮徽，清華大學環境學院博士生，從事水處理創新技術研究。曾獲“我心中的城市污水處理概念廠”校園創意設計大賽全國總冠軍、出版有譯注《通往可持續環境保護之路——UASB之父Lettinga的厭氧故事》。
【深度】污水處理廠碳中和運行潛力待挖掘
目前，我國污水處理規模體量巨大、消耗能量多，碳中和（污水處理低碳運行與能源消耗自給自足）在未來污水廠中的運行中將成為一大趨勢，其對推動行業的綠色發展具有重大意義。然而，受限于污水行業技術水平低等諸多因素限制，我國目前尚未建成真正意義上的“碳中和”污水廠。
研究人員以北京某污水廠為實例，分析了當前主流工藝條件下污泥厭氧、水源熱泵以及太陽能利用對碳中和運行的貢獻潛力，認為當前污泥厭氧能量自給率僅達53%。
污水碳中和運行已被國際推行
展望污水處理的未來前景，多個國家已經陸續發布了污水廠碳中和技術路線圖。目前，一方面污水處理屬于高耗能行業，勢必會導致較高的碳排放足跡；另一方面，污水中本身蘊含較多的能量（有機物、熱能等），為實現污水處理過程能源自給以及碳中和運行提供了客觀基礎。
美國水環境研究基金(WaterEnvironmentResearchFoundation)提出了2030年美國所有污水處理廠均要實現碳中和運行的目標。歐洲一些國家也相繼發布了污水廠能源管理手冊。在世界范圍內，部分污水廠已經通過技術升級實現了能量自給及碳中和運行。
回收有機物能量貢獻率僅53%，理想狀態可達270%
研究人員以北京一座處理規模為60萬噸的污水廠為實例(AAO工藝)，對污水廠碳中和運行進行了潛力分析。
當前，污水廠實現碳中和途徑主要有以下3個途徑：回收污水中有機物的能量；利用水源熱泵技術回收污水中熱能；基于目前污水廠一般占地面積較大，沉淀池和曝氣池的表面可以用于鋪設太陽能光伏發電板，利用太陽能發電。
污水中有機物能量回收，主要依靠污泥的厭氧過程實現。在污水處理過程中，會產生初沉污泥和二沉污泥，污泥經過厭氧處理產生沼氣，沼氣經過熱電聯產產生電能和熱能。
在“污泥厭氧產沼氣+熱電聯產”過程中，產生的電能可以用于補償污水廠的一部分能耗在理想狀態下，甚至可以實現碳中和運行。
模型針對北京幾個污水廠的實際污水水質，模擬計算了“污泥厭氧產沼氣+熱電聯產”過程對水廠總體能源自給的影響，其貢獻值僅為53%。需要強調的是，如果改進工藝，在不考慮設備引起的能量損失情況下，碳中和率可以達到270%。
理論值和實際值產生巨大差異說明，污水廠碳中和運行的潛力有待挖掘，如果提高設備（提升泵、曝氣泵）效率、優化工藝過程（污泥厭氧產甲烷過程），回收污水有機質所蘊含的能量很大，碳中和率可以達到非常理想的狀態。
水源熱泵產生的熱能高，太陽能利用亦可直接提供電能回收污水有機質所蘊含的能量外，還可以考慮污水熱能和太陽能。
基于北京地區污水廠案例研究，北京大部分月份的溫度差能夠滿足水源熱泵技術的應用條件，為利用水源熱泵回收污水熱能提供了基礎。
根據模擬計算結果，1噸出水溫度如果降低1℃，水源熱泵回收的熱量若由煤電產生，等效于產生0.26kwh煤電時的燃煤消耗。經過初步估算，只利用出水量的1/5所回收的能量，足以彌補上述提到的有機物能量實際回收不足帶來的能耗缺口。
然而，水源熱泵雖然產生的能量高，但并不能直接產生電能，只是產生熱能，不方便將富裕熱能向周邊供給。比如需要考慮向周邊供給半徑、市政供熱網絡的互動等因素。
不過，太陽能的利用可以直接提供電能。根據北京幾座大型污水廠的情況，每萬噸污水處理規�？晒┨柲茕佋O的反應池表面積在1147m3~1576m3之間。
基于商業化光伏太陽能板的產電效率，污水廠太陽能利用可以補償10%的能耗損失。但是，其對碳中和運行的貢獻率低于回收污水中有機物的能量或利用水源熱泵技術回收污水中熱能。
作者系中宜環科環保產業研究院研究員清華大學環境學院博士
