MBBR，作為一種新型高效的污水處理方法，運用生物膜法的基本原理，強化污染物去除。MBBR既充分利用了活性污泥法的優點，又克服了傳統活性污泥法及固定式生物膜法的缺點，同時兼具傳統流化床和生物接觸氧化法的特征，依靠曝氣或攪拌的動力使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜復合系統，使得MBBR充分利用了了整個反應器空間，并發揮了附著相和懸浮相生物兩者的優越性，揚長避短，相互補充。與以往填料不同的是，懸浮載體能與污水頻繁多次接觸因而被稱為“移動的生物膜”。

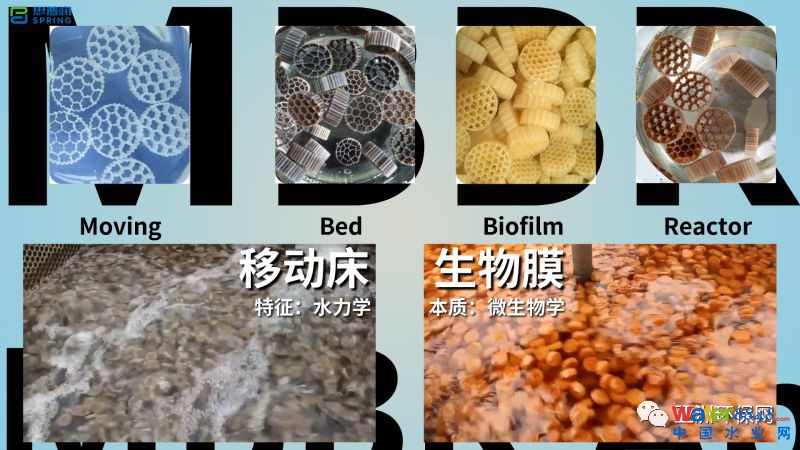

MBBR即移動床生物膜技術，其微生物本質是生物膜，水力學特征是移動床，李村河污水處理廠是采用MBBR持續升級的典型案例。

青島李村河污水處理廠在2010年之前運行水量17萬m3/d，出水執行一級B標準。2010年進行第一次提標改造，要求出水COD、BOD、氨氮要達到一級A標準。采用思普潤MBBR技術，將MBBR工藝嵌入到好氧池中，實現了以上指標的穩定一級A達標。隨著青島市的發展，污水處理量逐年上升。2015年該污水廠進行第二次提標改造，首先水量從17萬m3/d提升到25萬m3/d，其次要求所有出水指標均達到一級A標準，且出水具備達到準IV類水的能力。所以我們采用工藝布置形式，擴大了好氧區懸浮載體的投加區域，并形成了五段Bardenpho工藝，來實現提量和提標。

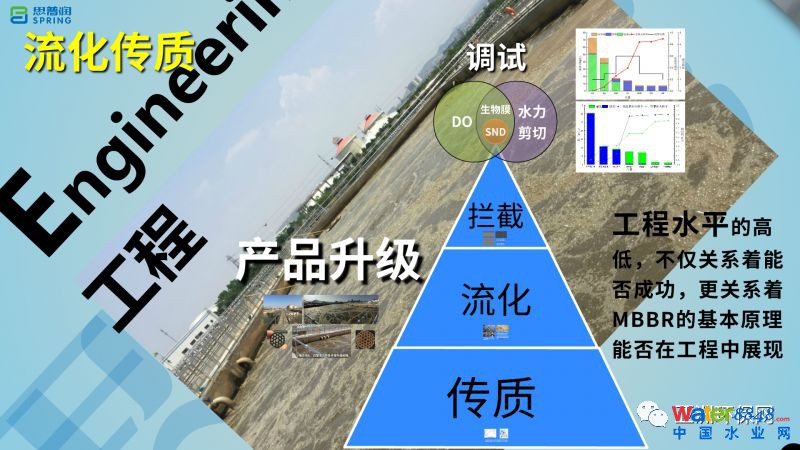

在整個MBBR的升級改造過程中，從設備方面考慮，我們增加了懸浮載體、曝氣系統、進水系統和出水篩網系統，形成了整個MBBR工藝中的設備部分。但MBBR絕不僅僅是設備的簡單集合，對工藝的認知不足就可能導致工藝的失敗，比如填料堆積，篩網跑漏等。李村河污水廠在原池采用MBBR進行改造，實現了從一級B到一級A到體量到達到準IV水的平滑升級。是MBBR在城市污水廠升級改造中的典型應用。

MBBR的升級改造技術路線

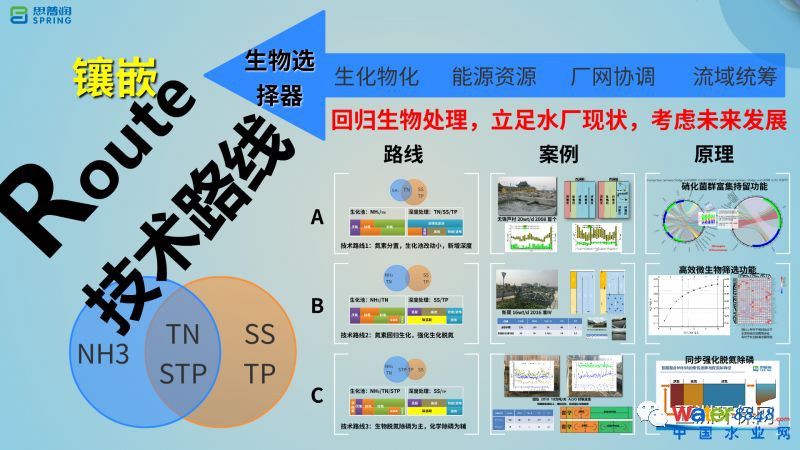

在污水廠升級改造的技術路線上，宏觀上需要流域統籌、廠網協同，而對于污水處理廠本身而言則主要是能源資源的配置，核心則是各指標，如氨氮、TN、TP、SS去除方式的具體選擇。根據多年的升級改造經驗，大體形成了三條技術路線：

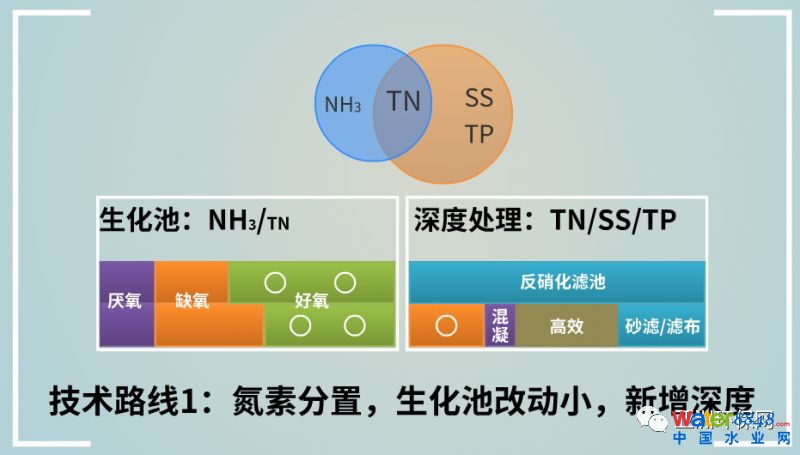

第一個技術路線是氮素分置。該技術路線的特點是對于生化池的改動小，生化池主要去除氨氮，但需要新增反硝化濾池或MBBR后置反硝化池、混凝等工藝用以去除TN、TP和SS。例如2008年無錫蘆村的案例就是采用這樣的技術路線，在好氧池投加懸浮載體，強化處理效果，并且增大了缺氧區，為反硝化脫氮創造條件。同時蘆村改造的時候，也是新建了深度處理系統，保證了各指標能夠穩定達到一級A的標準。

MBBR之所以能夠強化硝化反硝化過程，主要是因為從微生物的層面上，在懸浮載體、活性污泥這樣的復合系統中，除了亞硝化單胞菌這些污水處理常見的AOB以外，還有硝化螺旋菌作為優勢菌種存在。當硝化螺旋菌作為優勢菌種存在時，出水氨氮一般都非常穩定，在2mg/L甚至是1mg/L以下，可以作為出水水質較好和穩定的指示性微生物。進一步，我們發現隨著填料的成熟，硝化細菌逐步向填料上富集，這是微生物長期進化及選擇的結果。所以，以硝化菌群為代表的比生長速率低的長泥齡菌群更易在填料上富集。此外，許多高效反硝化菌群雖然是異養菌，生長速率很低，但它的反硝化速率卻很高，在填料上也會有大量的檢出。并且隨著運行時間的延長，填料上的硝化菌群的占比會逐步增加。通過對十幾個污水處理廠的填料進行測定，硝化細菌占比一般在8-10%，最好的為25%的，差異主要是與各個污水處理廠的運行水平有關。




此外，因為MBBR是一個懸浮載體，實質上它是菌種固定化機制。對于采用常規活性污泥法的污水廠，它受到?jīng)_擊以后，最難保證的就是氨氮的恢復，因為泥受到?jīng)_擊后AOB得不到增值，并且增大排泥后，氨氧化細菌占比會繼續降低。而MBBR的工藝的硝化細菌主要富集在填料上，所以雖然沖擊來臨的時候水質有波動，但是沖擊過后系統就可以很快恢復，所以MBBR的抗沖擊能力比較強。浙江的崇福污水廠是抗沖擊的典型案例，通過菌群的固定化，使出水可以達到一個較高的排放標準。

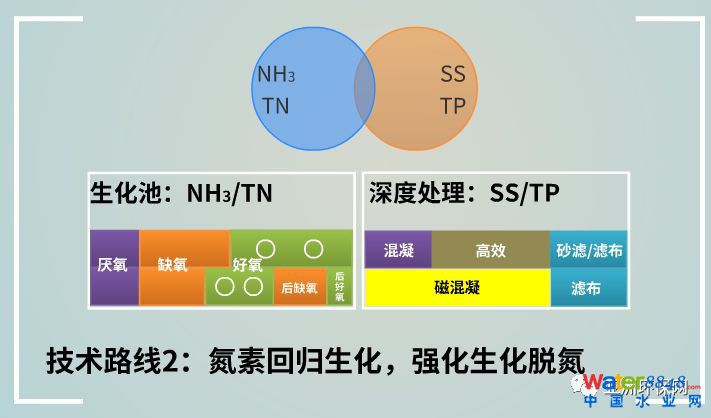

第二個技術路線是氮素回歸生化，強化生化脫氮。該路線主要是在生化段去除氨氮和總氮，而SS和TP則在深度處理中進行去除。對于總氮去除率要求不高的，可采用A2/O工藝，但是對總氮去除要求高的則需要采用五段Bardenpho工藝。眾所周知，傳統A2/O工藝對TN的去除受到回流比的限制，一般不大于80%。而在高標準尤其準Ⅳ類水提標的時候，出于對TN的要求，需要采用五段的Bardenpho工藝來破除回流比的限制。

浙江寧波新周污水廠污水廠設計水量16萬m3/d，出水執行準Ⅳ類標準。經過MBBR改造以后，出水總氮可達到一個較穩定的水平。三門污水廠，采用MSBR-MBBR工藝進行五段Bardenpho工藝，出水效果穩定達到準Ⅳ類水的水平。

之所以采用這樣的工藝路線，一方面受限于A2/O對TN的去除率，通過后置反硝化區域的設計，能夠控制總氮去除率達到更高的要求。另外一方面，懸浮載體除了特定的硝化菌群，填料上微生物菌落更加豐富，更容易保持水質的穩定性。

第三個技術路線是要在穩定脫氮的基礎之上，強化生物除磷(溶解性總磷)。此時就需要對生化池有更高的要求，以滿足生物除磷的基本條件。團島污水處理廠，設計水量10萬m3/d，進水水質濃度非常高。在保證脫氮基礎上，通過縮短它的泥齡，強化了生物除磷。使出水總磷穩定地保持在1mg/L，去除率接近90%，充分發揮生物除磷的作用。

之所以MBBR能夠強化生物除磷，實際是源于MBBR的雙泥齡系統。對于傳統的活性污泥法，是單一泥齡系統，所以必須要兼顧脫氮和除磷。但是對于MBBR工藝，則是雙泥齡系統，系統既有懸浮態的短泥齡菌群，又有固定式附著態的長泥齡菌群。通過人為控制，實現針對脫氮除磷泥齡的分離，強化脫氮除磷。

以上三條技術路線基本上可以滿足大多數污水廠的升級改造。它們有一個共同的特征，就是將MBBR工藝鑲嵌在原工藝內。整個技術路線都是以回歸生物處理為基礎，充分挖掘生化潛能，立足水廠現在，考慮未來發展。MBBR在其中發揮著生物選擇器的作用。

填料的設計參數與材質選擇

MBBR工藝更加關注填料的設計和選型，青島思普潤聯合住建部共同出臺了《水處理用高密度聚乙烯懸浮載體填料》行業標準，行業標準的制定主要是規范了市場的一些亂象，對懸浮載體進行了統一的界定。在材質上，由于高密度聚乙烯(HDPE)在密度、耐候性以及熱塑精密性上的優越，所以采用HDPE作為懸浮載體的材質。

另一方面是關于設計參數，通過對多個污水處理廠參數進行總結對比后發現，當兩種不同類型的填料型號不同，填充率不同，但面積相同的時候，其處理能力是相當?shù)�。MBBR的微生物學本質是生物膜，本來就對界面要求非常高，這也符合邏輯認知。所以在MBBR設計上更傾向于采用膜面負荷。很多人會認為填料的作用就是一味的增加生物量。但是，需要認知的是生物量越多必然導致生物膜越厚，當生物膜厚度過高，就會減少過水斷面，影響流化和傳質。一個極端的情況就是填料上全部都是微生物，此時生物膜過厚無法傳質，勢必也會影響去除效果。所以冬季最佳的生物膜厚度為100μm，而夏季則是60μm。所以MBBR的設計不是按照污泥負荷，而是采用膜負荷進行設計。

臺州黃巖污水廠就是基于這樣的理念進行的設計。黃巖污水廠是2014年改造，但直到2107年才驗收合格。之所以會產生這些問題，就是由于進水水質大面積的超標，并且波動較大。對于一般活性污泥系統，基本上不會有太大的效果。但是采用MBBR工藝處理后，經過幾年的運行，填料上的硝化細菌逐步富集，現在系統基本上達到穩定，并且在進水存在波動甚至超標的時候，出水依然能夠保持穩定。這也體現設計方案、設計方式的正確性。按照膜負荷的設計指標，在設計范圍內就能達標，超過設計范圍就不達標，無任何填料的多投，這就體現了設計參數的合理性。從材質壽命上來講，進行了一系列的模擬實驗，實驗結果遠遠高于15年。
